다이어프램 펌프(Diaphragm Pump) 정의 및 원리



안녕하세요? 수박공입니다.

오늘은 다이어프램 펌프(Diaphragm Pump) 정의 및 원리에 대해 알아보겠습니다.



---

■ 다이어프램 펌프 정의

펌프 내부에 설치된 격막(Diaphragm)의 왕복운동(수축, 이완)에 의해 유체가 이송되는 펌프

(왕복운동에 필요한 에너지는 전기를 이용한 모터 또는 압축공기가 사용됨)

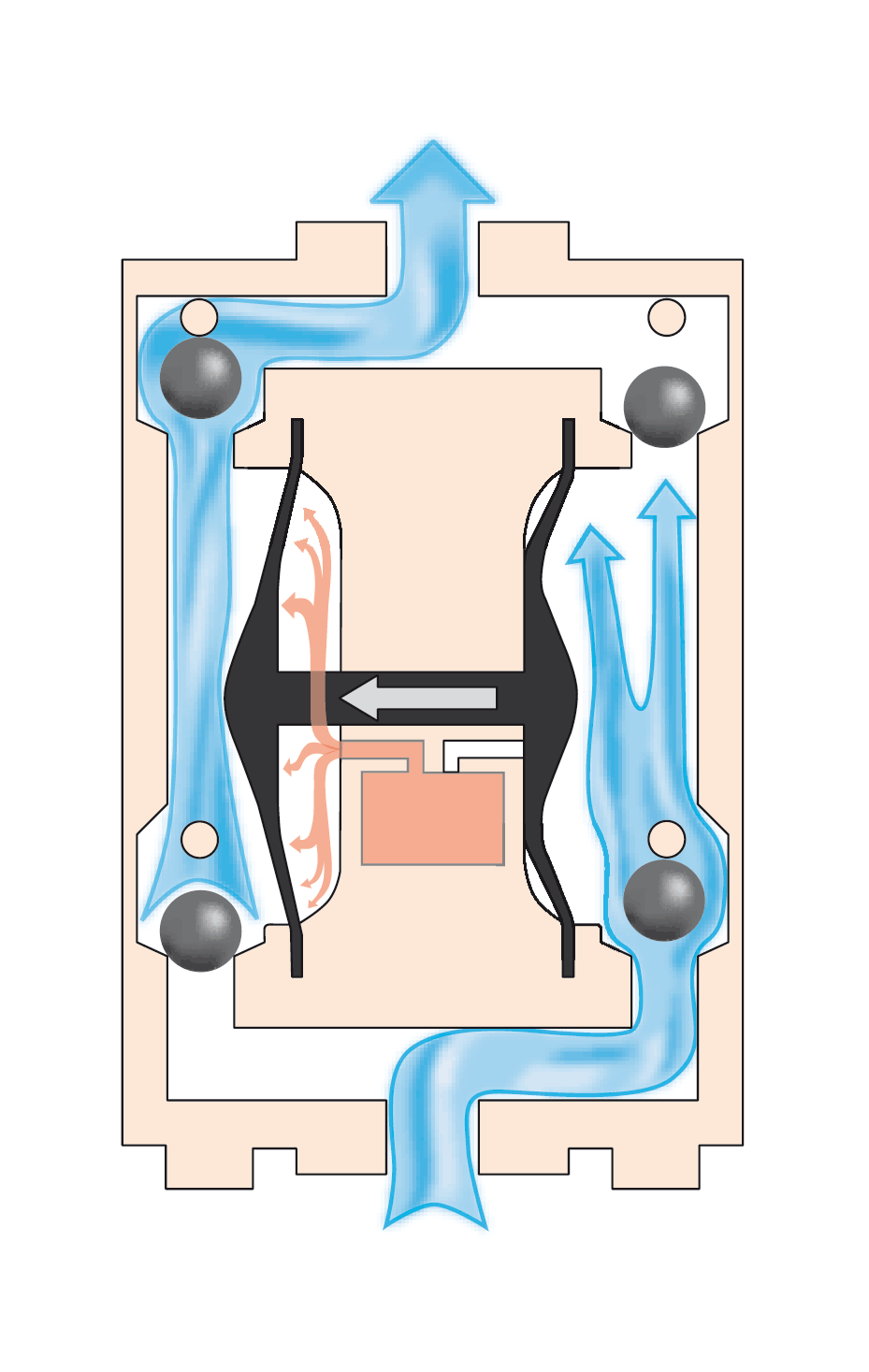

* 참고. 왕복운동

① Suction (유체 압축)

     외부 에너지에 의해 Diaphragm이 수축하면서, 펌프 내부로 유체가 유입됨

② Discharge (유체 이송)

     외부 에너지에 의해 Diaphragm이 이완하면서, 펌프 내부의 유체가 토출측으로 배출됨

출처  :  Wikipedia



■ 다이어프램 펌프 원리

상기 정의에서 보았듯이, 다이어프램 펌프의 원리는 왕복운동을 통해 동작합니다.

왕복운동을 위해서는 피스톤 운동과 체크볼의 역할이 중요한데요.



다이어프램 펌프의 상세한 원리는 아래 Site를 참조하시면 쉽게 이해 가능합니다.

https://www.tacmina.com/korea/learn/basics/01.html

1-1. 다이아프램 펌프　다이아프램 펌프란? |기초 강좌 | 기술정보 | TACMINA CORPORATION

반응형



■ 기타 참고사항

다이어프램 펌프는 용적식(Positive) 펌프로,

Discharge 측 Valve가 Close된 상태에서 작동시 압력이 지속적으로 상승하여 Diaphragm 손상 및 파열이 발생할 수 있음

출처  :  공정안전보고서(PSM) 작성 예시집



이에 대한 안전조치로,

안전보건규칙 제261조 (안전밸브 등의 설치)에서는 정변위 펌프 토출측에 안전밸브를 설치하도록 정하고 있음

단, Air Operated Diaphragm 펌프는 공급되는 Air 압력이 최대 토출압력이므로 Air 공급측(Air tank 등)에 과압방지장치가 설치되어 있고, 펌프의 설계압력이 Air 공급압력보다 높을 경우에는 별도의 과압방지장치 필요없음

---



다이어프램 펌프(Diaphragm Pump) 정의 및 원리에 대해 알아보았습니다.

참고하시기 바랍니다. 감사합니다.
