안녕하세요? 수박공입니다.
오늘은 가동전점검 관련 KOSHA Guide에 대해 알아보겠습니다.
(KOSHA Guide P-97-2012 가동전 안전점검에 관한 기술지침)
1. 목 적
공정안전보고서에 포함된 내용 중 가동전 안전점검에 관한 사항을 정함
2. 적용범위
사업장에서 새로운 설비의 설치, 공정·설비의 변경 또는 공정·설비의 정비·보수 후 공장의 안전운전을 위하여 설비 가동전 실시하는 제반 안전점검(가동전점검)에 적용
3. 용어의 정의
3.1 시운전 (Start-up)
기계설비의 설치를 완료하고 작동을 개시하여 단일기기 또는 각 설비의 기계적 성능이 명세, 설계기준 등과 일치(또는 도달)하는지를 확인하는 운전을 말함
3.2 개선항목 (Punch-list)
기계설치 완료 또는 시운전 전에 설비 및 자재류가 명세, 설계도면 등과 일치하지 않는 항목이나 개선하여야 하는 항목표를 말
4. 점검내용
가동전점검 시에는 최소한 다음의 내용을 점검한다.
(1) 신설, 변경 또는 정비·보수된 설비가 제작기준대로 제작되었는지 확인
(2) 신설, 변경 또는 정비·보수된 설비가 설치기준 또는 시방서에 따라 설치되었는지의 확인
(3) 신설, 변경 또는 정비·보수된 설비가 규정된 검사를 실시하여 합격되었는지의 확인
(4) 신설, 변경 또는 정비·보수된 설비의 안전장치와 자동제어기능의 확인
(5) 위험성평가 보고서 중 개선권고사항이 이행되었는지의 확인
(6) 안전운전에 필요한 절차 및 자료
(7) 시운전 및 운전개시에 필요한 준비
5. 점검팀 구성
가동전점검을 위한 팀은 점검범위에 따라 별도의 가동전점검을 위해 사전 교육·훈련된 기술자 또는 다음과 같은 기술자들로 구성한다.
(1) 팀 책임자
(2) 해당공정·설비 설계기술자
(3) 해당공정·설비 운전기술자
(4) 검사 및 정비 기술자
(5) 비상계획 및 안전관리자
(6) 특수설비 및 주요 회전기기의 경우 제작 전문기술자 (필요시)
6. 점검시기
가동전점검은 설비의 신설, 변경 또는 정비·보수를 위한 기계, 전기, 배관 및 계장 공사가 완료된 후부터 시운전 전까지의 기간에 점검한다.
7. 점검표 작성
(1) 점검팀은 점검 할 대상설비에 대하여 점검항목, 점검사항 및 점검결과 기재란 등으로 구분하여 점검표를 준비한다.
(2) 점검표는 각 공정 또는 설비별로 설계도서, 설치시방서 및 안전운전절차서에 따라 안전운전에 필요한 사항을 점검할 수 있도록 구체적으로 작성한다.

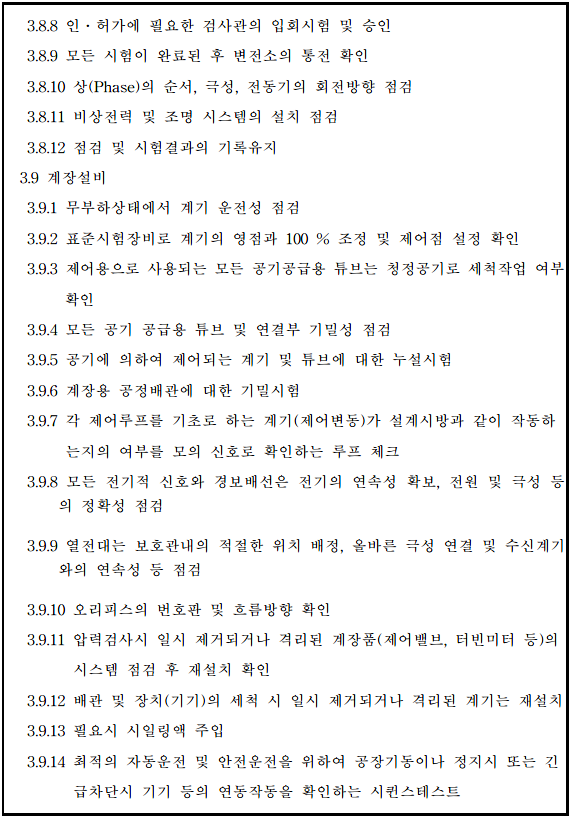

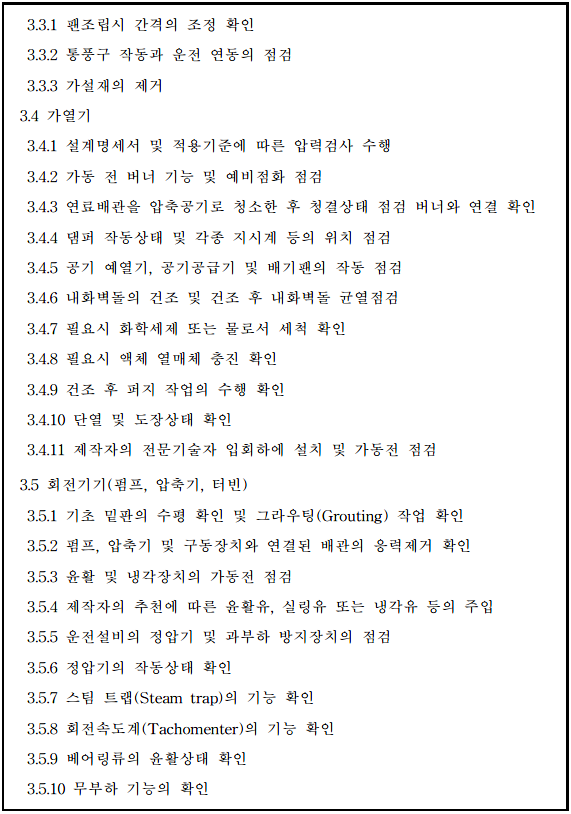

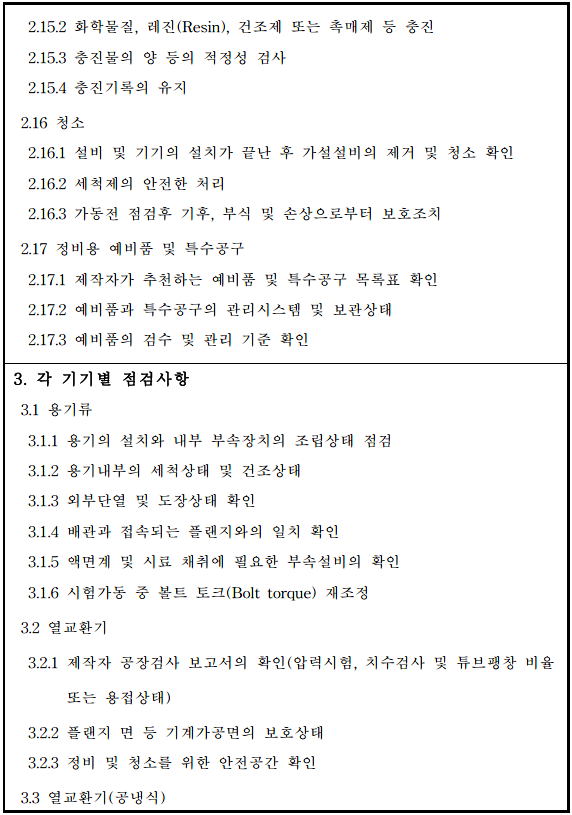

(3) 점검표는 <부록1>에서 예시한 '가동전 안전점검표에 포함될 항목'을 참고하여 사업장의 특성에 맞도록 단위공정별로 작성한다.
8. 점검 보고서 작성
점검팀은 작성된 점검표에 따라 점검을 수행하고, 명세서 및 시방서의 요구사항에 대한 적합여부를 판정하는 <별지 1>의 '가동전 안전점검 보고서'를 작성한다.
9. 점검결과의 처리
(1) 점검보고서 중 결함이 있거나 또는 개선대책이 필요한 사항에 대해서는 <별지2> '개선항목 요구표'를 작성한다.
(2) 개선항목 요구표에 포함된 사항은 시운전 전에 개선이 완료되도록 <별지3>의 '개선항목 실행 계획서'를 작성하고, 이를 이행한다.
(3) 가동전 안전점검보고서, 개선항목 요구표 및 개선항목 실행계획서는 공장 운전개시 후 최소한 3년간 보관한다.
10. 점검에 필요한 자료
가동전점검표 작성 및 점검시 필요한 서류 및 도면은 다음과 같다.
(1) 기계장치 및 설비 목록표
(2) 안전장치 명세서
(3) 기계설비 배치도
(4) 기기설치 시방서
(5) 공사설계 시방서
(6) 배관검사 절차서
(7) 기밀시험 절차서
(8) 공정흐름도(PFD) 및 공정배관계장도면(P&ID)
(9) 건축물 각층의 평면도
(10) 내화시험 성적서
(11) 회전기계의 부하시험 절차서
(12) 가스누출감지경보기의 배치도
(13) 소방설비 설계명세 및 배치도
(14) 전기단선도
(15) 폭발위험장소 구분도 및 방폭용 전기기계/기구의 방폭등급
(16) 안전운전절차서
(17) 각 기기별로 제작자의 운전정비 절차서
가동전점검 관련 KOSHA Guide에 대해 알아보았습니다.
(KOSHA Guide P-97-2012 가동전 안전점검에 관한 기술지침)
참고하시기 바랍니다. 감사합니다.
