사고시나리오 설정 - 대상설비 선정 방법



안녕하세요? 수박공입니다.

화학사고예방관리계획서 3장 장외평가정보 내용 중 '사고시나리오 설정 - 대상설비 선정' 방법에 대해 알아보겠습니다.



---

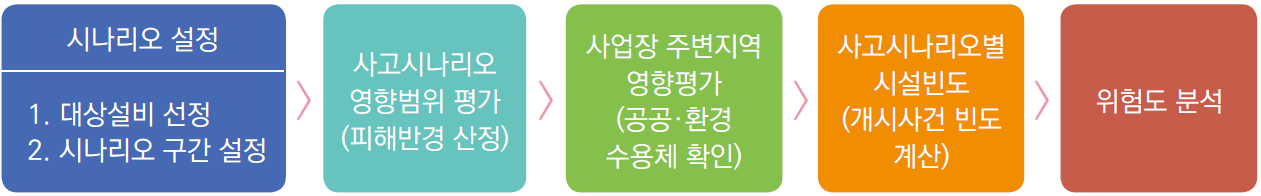

■ 사고시나리오 및 위험도 분석 Flow



■ 대상설비 선정방법

시나리오 분석을 위한 대상설비는 ① 취급하는 유해화학물질의 최종 농도가 함량기준 이상인 설비 중에서

② 취급량이 사고시나리오 규정수량 이상인 설비로 선정함
여기서, 취급량은 제조·사용시설의 최대 체류량 및 보관·저장시설에서 최대수량을 의미함

반응형

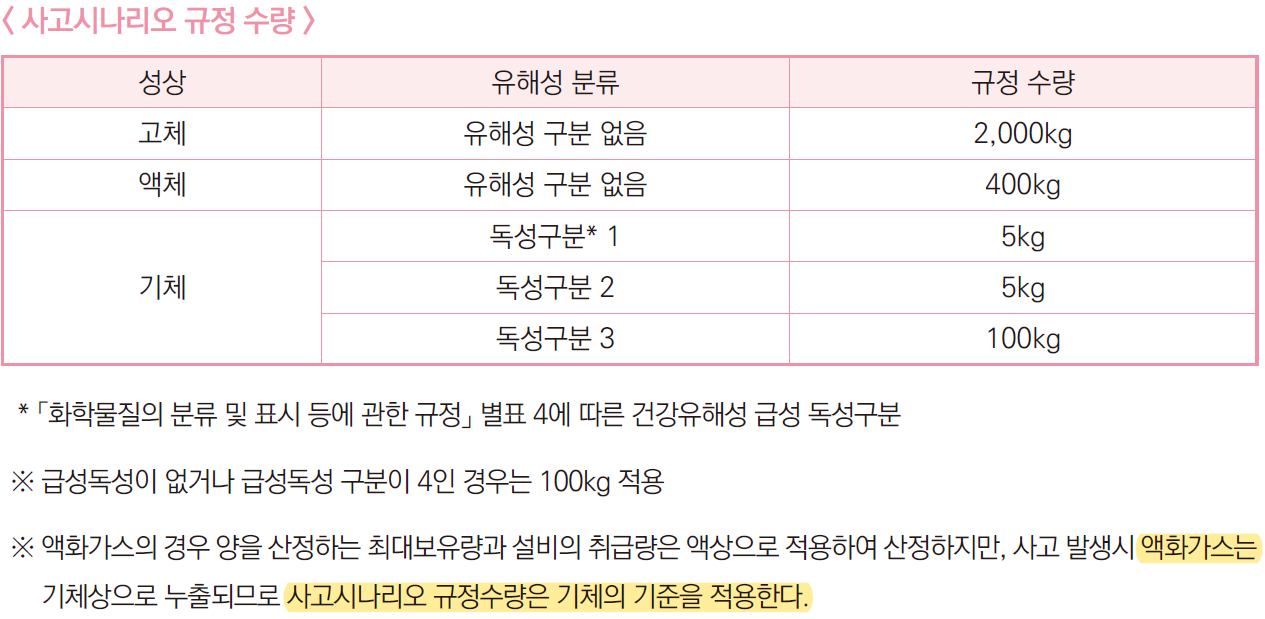

※ 참고. 화학사고예방관리계획서 작성 등에 관한 규정  별표2



→ 사고시나리오를 분석하는 규정 수량은 물질의 성상에 따라 아래와 같이 구분됨

    (제조·사용시설은 최대 체류량, 보관·저장시설은 최대 보관·저장 최대수량 기준)

      ① 고체  :  2,000kg 이상

      ② 액체  :  400kg 이상

      ③ 기체  :  급성독성 구분1, 구분2 해당시 5kg 이상  /  구분3 해당시 100kg 이상

                      (단, 급성독성 구분이 없는 기체는 100kg 이상으로 적용)



→ 액화가스의 경우, 누출발생시 대기 중에서 기체상태이므로, 사고시나리오 규정수량은 기체 기준 적용 필요

    (예. 염소, 염화수소, 암모니아 등)

※ 참고. 사고시나리오 규정수량 관련 세부내용은 아래 링크 참조

2023.08.24 - [화학물질관리법/화학사고예방관리계획서] - 사고시나리오 규정 수량



1) 제조·사용·저장시설 기준

해당 시설의 취급량은 부피가 아닌 무게단위로

시설의 설계용량과 유해화학물질의 비중을 이용하며, 아래의 산출식으로 계산해야 함

비중 값은 상온 및 상압에서 순수물질의 값을 사용하며 다음의 값 중 선택하여 사용 가능

  ① 신뢰할만한 최신의 물질안전보건자료(MSDS)에 명시된 값

  ② 신뢰할만한 참고문헌의 값

  ③ 사업장의 분석 및 측정값

단, ②와 ③의 자료를 활용할 경우 관련 근거를 제시해야 함



2) 보관시설 기준

유해화학물질을 보관하는 보관창고 등에서의 취급량은

보관구획도를 기준으로 유해화학물질별 총합으로 취급량(무게단위)을 산정해야 함

  ○ 계산된 최대 취급량이 사고시나리오 규정수량 이상이면 영향범위 평가 대상임

  ○ 독성 영향범위 평가  :  가장 큰 용량의 용기 하나를 대상으로 수행

  ○ 화재·폭발 영향범위 평가  :  해당 유해화학물질의 최대보관량으로 수행



※ 참고. 취급량 산정방법 관련 세부내용은 아래 링크 참조

2023.08.30 - [화학물질관리법/화학사고예방관리계획서] - 최대보유량 산정 방법



■ 대상설비 선정 예시

예)  35% 염산 저장탱크 사고시나리오 대상설비 여부 판단       ○ 저장탱크 용량  :  5m3       ○ 염산 비중  :  1.18       ○ 계산식  :  대상설비 취급량 = 설계용량(m3) × 1,000(L/m3) × 비중(kg/L)

① 대상설비 취급량(kg)

     =  5m3  ×  1,000L/m3  ×  1.18kg/L

     =  5,900kg

② 액체 상태의 경우, 사고시나리오 규정 수량  :  400kg

→  대상설비 취급량(5,900kg)이 사고시나리오 규정 수량(400kg)보다 크므로, 사고시나리오 분석 대상에 해당함



■ 대상설비 선정시 유의사항

① 사고시나리오 규정수량은 시나리오 구동여부만 판단하는 기준으로,

    화학사고예방관리계획서 작성 수준을 판단하는 상위·하위 규정수량과 다르므로 혼동하지 않도록 유의해야 함

② 취급량을 산정하는 과정에서 투입순서를 고려하지 않음

    투입량이 사고시나리오 규정수량 이상이더라도, 최종함량이 유해화학물질 함량기준 미만이면 시나리오 선정 대상에서 제외

    (참고. 기존 장외영향평가서는 투입순서를 고려하였으나, 화학사고예방관리계획서는 투입순서를 고려하지 않음)
③ 화학사고예방관리계획서는 설계용량을 기준으로 작성
    (참고. 기존 장외영향평가서는 운전용량(설계용량의 80~90%)까지 허용하였으나, 화학사고예방관리계획서는 설계용량을 기준으로 작성)

④ 스크러버 등의 대기·수질오염 방지시설은 작성 대상에서 제외
    관련 법에 따라 공정의 마지막 단계에서 대기·수질로 배출되는 오염물질을 제거·감소시키는 시설이므로

    방지시설 그 자체는 작성 대상에서 제외됨
    단, 방지시설에 연계된 유해화학물질 취급시설은 대상에 포함됨

    (예. 대기방지시설인 Scrubber는 작성 대상에서 제외되나, Scrubber에 가성소다 사용시 가성소다는 화학사고예방관리계획서 작성 대상에 해당함)

사고시나리오 설정 - 대상설비 선정방법.pdf

0.27MB

---



화학사고예방관리계획서 3장 장외평가정보 내용 중 '사고시나리오 설정 - 대상설비 선정' 방법에 대해 알아보겠습니다.

참고하시기 바랍니다. 감사합니다.
